一、对定位元件的要求：

1. 高精度

2. 高耐磨性

3. 足够的刚度和强度

4. 良好的工艺性

二、平面定位

（1）基本支承

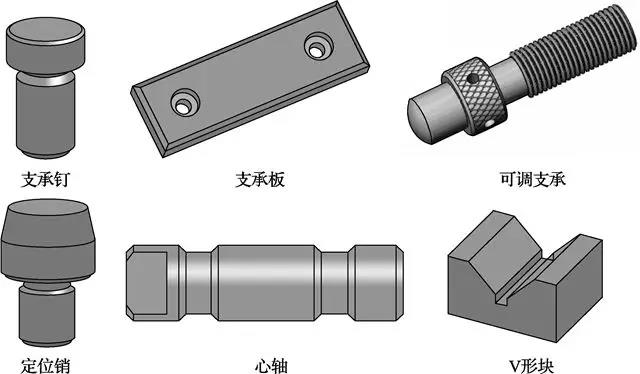

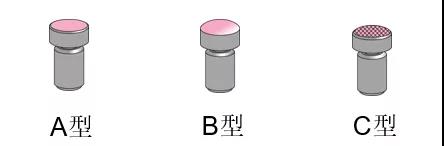

基本支承是用作消除工件定位不定度、具有独立定位作用的支承。其中包括支承钉、支承板、自位支承、可调支承。

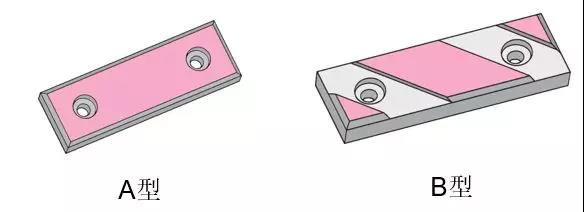

工件上幅面较大、跨度较大的大型精加工平面，多选用支承板来体现夹具上定位元件的定位表面。

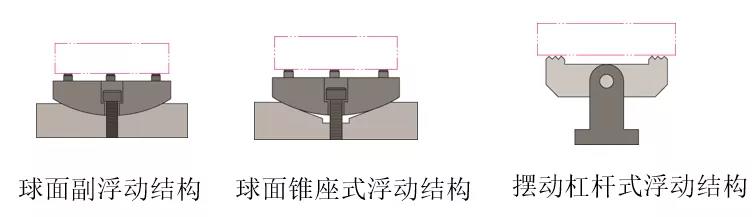

自位轴承是指能够根据工件实际表面情况，自动调整支承方向和接触部位的浮动支承。

可调支承是指支承高度可以调节的定位支承。

（2）辅助支承

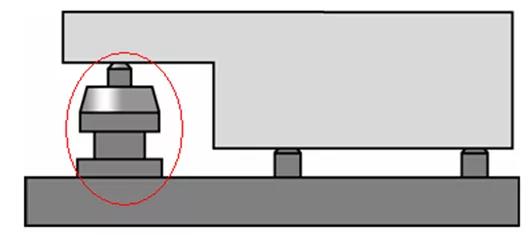

辅助支承：为提高工件的安装刚性及稳定性，防止工件的切削振动及变形，或者为工件的预定位而设置的非正式定位支承。

三、圆孔定位

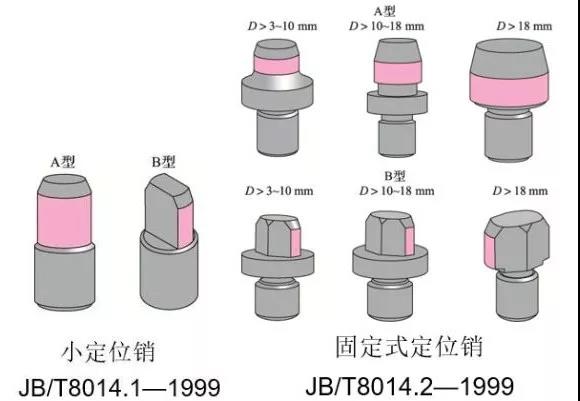

（1）定位销

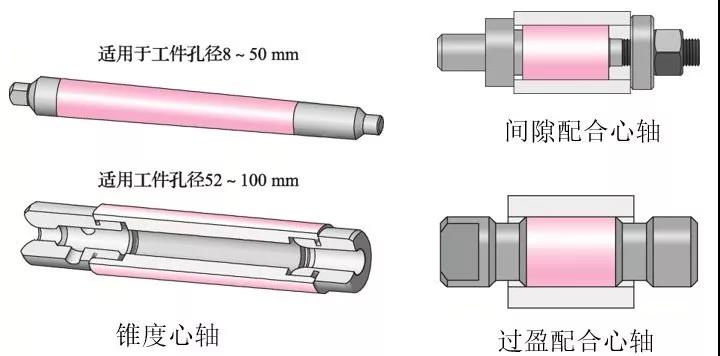

（2）定位心轴

（3）锥销

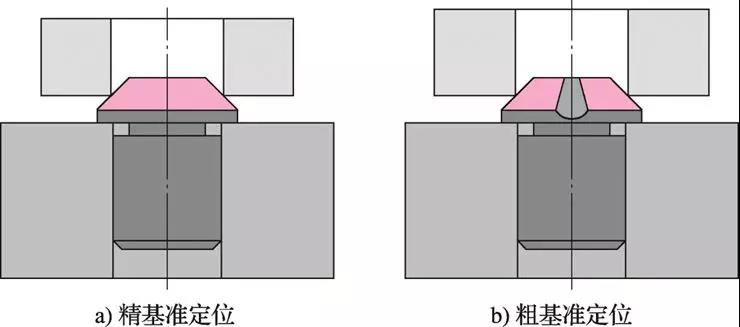

圆锥销用于工件圆柱孔端的定位情况，其中图a用于精基准定位，图b用于粗基准定位。

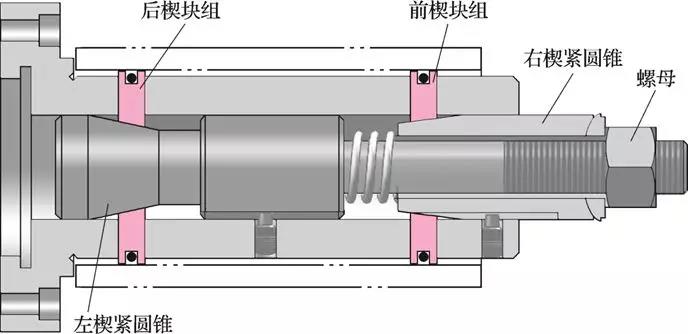

（4）自动定心夹紧机构

四、外圆柱面定位

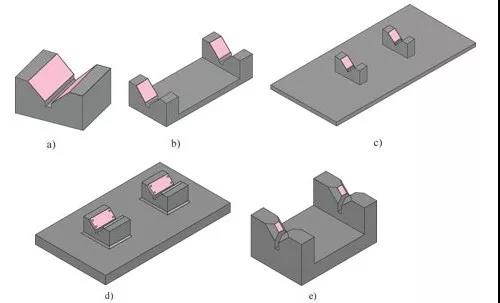

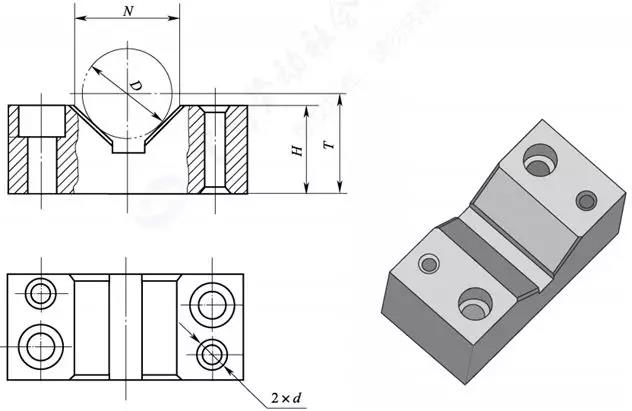

（1）V形块

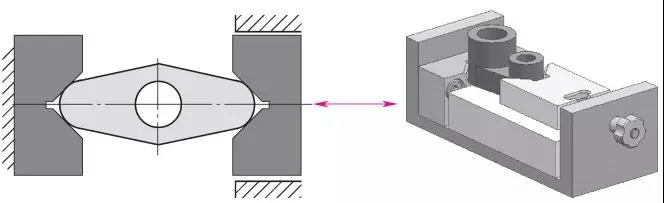

当工件以局部曲面参与定位时，V形块往往成为首选定位元件。另外，V形块也可以做成活动结构。这样，它除可以提供一个定位点，还兼做夹紧元件，具有定心夹紧功能。

常用V形块两工作斜面间的夹角一般分为60°、90°、120°三种，其中90°角的V形块应用最多，其结构及规格尺寸均已标准化。

（2）圆柱孔

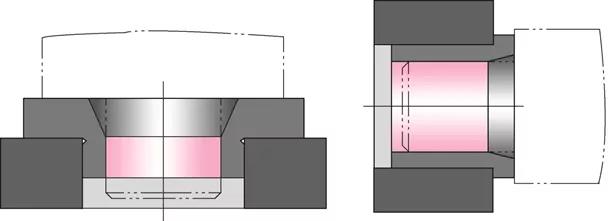

用圆柱孔作定位元件时，通常采用定位套形式进行精基准定位。

对于大型轴类工件，还可以考虑采用半圆孔形衬套作为定位元件。需要注意的是，下半圆孔的最小直径应取工件定位基准外圆的最大直径。

半圆孔定位装配结构形式
