OK夹具,蛤蟆夹,作为一种机床使用的通用楔形夹具,其名称来源于其外形酷似蛤蟆的特点。
它广泛应用于各种机械加工场合,特别是在铣床和刨床上的使用尤为普遍。
这种夹具的主要作用是用于手工作业的夹紧和定位,从而确保工件在加工过程中的稳定性和精度。
在实际应用中,蛤蟆夹被固定在机床的工作台上,通过其独特的结构和工作原理,实现对工件的夹紧和固定。
蛤蟆夹底座与梯形槽平台通过梯形块进行联接,这种设计使得大距离的调节水平位移成为可能。
同时,使用内六角扳手转动调节螺栓,调节螺栓的螺旋副会带动前端滑块在机座上沿斜面进行上、下移动,从而实现小距离的调节水平位移,精确地完成对工件的夹紧与松开。
![2(1).jpg](/../../upload/image/20240525/6385223389146532351399954.jpg)

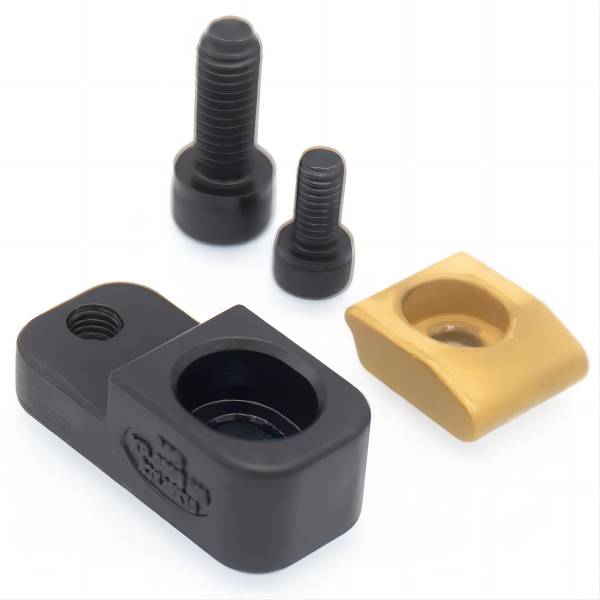

蛤蟆夹的组成简练且结构紧凑,主要包括钳口块、蛤蟆夹滑块、调节螺栓和蛤蟆夹底座等部分。
其中,钳口块直接与工件接触,其表面加工质量和硬度要求都很高,以确保在夹紧工件时不会对其造成损伤。
蛤蟆夹滑块则通过其上的燕尾槽与机座上的燕尾配合,实现与底座的良好接触和导向作用,确保在夹紧过程中滑块能够稳定地沿斜面滑动。
值得一提的是,蛤蟆夹在夹紧工件时,其水平方向的夹紧力会沿调节螺栓所在的斜面进行力分解,产生一个垂直于斜面的分力以及一个沿斜面向下的分力。
这种力分解方式使得蛤蟆夹在夹紧工件时更加稳定,同时沿斜面向下的分力还能有效防止前端滑块在夹紧过程中向上翘起,从而确保工件的加工精度和稳定性。
总的来说,蛤蟆夹作为一种高效、实用的机床夹具,在机械加工领域发挥着重要作用。
其广泛的应用和独特的夹紧方式,使得工件在加工过程中能够得到有效的固定和定位,提高了加工效率和产品质量。
同时,蛤蟆夹的简练结构和紧凑设计也使得其在使用过程中更加便捷和可靠。

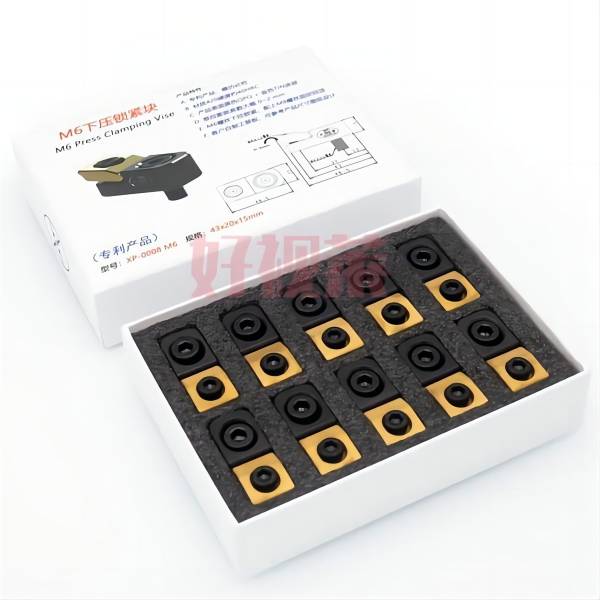

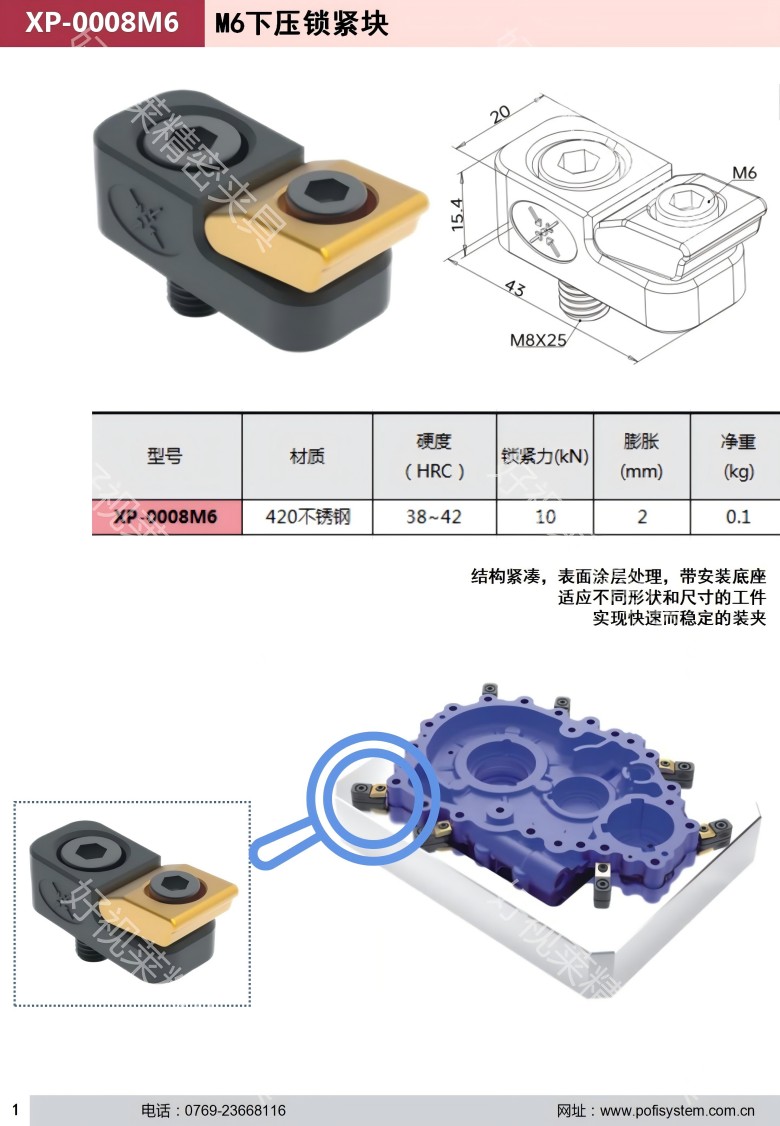

好视莱OK夹 M6下压锁紧块一款适用于圆形工件装夹的下压锁紧块,又称“海鸥夹“
![3(1).jpg](/../../upload/image/20240525/6385224506544154954702416.jpg)
